太赫兹技术：非金属管道深度无损检测的利器

一、引言：构建多模态协同的智能检测新范式

在能源与市政基础设施领域，聚乙烯（PE）等非金属管道因其卓越的耐腐蚀性和长寿命，已成为输送石油、天然气、水等介质的主力。然而，其安全运行的核心挑战在于焊接接头的质量控制。当前，管道检测正经历一场深刻的范式变革——从单一技术依赖走向多模态协同的智能体系。

对于管道表面及近表面的宏观缺陷（如划痕、变形、涂层破损），以高清视频、激光扫描和红外热成像为代表的传感技术，结合人工智能（AI）强大的多模态数据融合能力，已能实现高效、低成本的自动化巡检。然而，这些技术如同“皮肤科医生”，无法触及管道内部的“脏腑”。对于焊接接头内部的深层微小缺陷（如未熔合、微气孔、夹杂），行业长期缺乏一种安全、精准且适用于现场的“内科诊断”工具。

正是在这一背景下，太赫兹（Terahertz, THz）无损检测技术凭借其独特的物理穿透能力，逐渐成长为解决深度检测难题的关键且几乎不可替代的技术手段，在非金属管道的全生命周期健康管理中扮演着至关重要的角色。

二、非金属管道（以PE为主）无损检测技术全景对比

要准确理解太赫兹技术的价值，必须将其置于整个非金属管道检测技术矩阵中进行审视。下表对主流技术进行了系统性对比：

表：非金属管道（以PE为主）无损检测技术综合对比

对于各项技术的分析总结如下：

1. 功能互补，而非替代：现代管道检测是一个分层体系。视频+AI和激光负责“看得清表面”，太赫兹则负责“看得透内部”。它们共同构成了完整的健康评估闭环。

2. 太赫兹的不可替代性：在PE管道焊接接头的内部深度缺陷检测这一特定且高价值的场景下，太赫兹是目前唯一能同时满足高分辨率、非接触、无辐射、现场可用四大核心要求的技术。X射线虽能成像，但其辐射风险使其难以在城市密集区常态化使用；超声导波在PE中基本失效。

3. 产业化拐点已至：随着国家标准（GB/T 42558-2023）和龙头企业标准（Q/SY 1978-2024）的出台，太赫兹技术已跨越了从“可用”到“必用”的临界点，进入商业化加速通道。

三、太赫兹技术深度解析：原理、优势与产业化路径

（一）核心技术原理：电磁波的“深度透视”

    太赫兹波（0.1-10 THz）位于电磁频谱的微波与红外之间。其核心价值在于能够安全、非接触地穿透大多数非极性非金属材料（如PE、PP、陶瓷），同时对内部界面和缺陷高度敏感。

在PE管道焊缝检测中，主流采用太赫兹时域光谱（THz-TDS） 技术：

1. 飞秒激光激发：超快激光器产生飞秒脉冲，通过光电导天线或非线性晶体激发出宽带太赫兹脉冲。

2. 穿透与反射：该脉冲穿透PE管壁，在遇到内部缺陷（声阻抗不连续处）或底面时发生反射。

3. 时间分辨探测：利用时间延迟线，精确测量发射脉冲与各反射脉冲之间的时间差。由于太赫兹波在PE中的折射率（~1.54）和传播速度已知，可精确计算出缺陷的深度位置（精度可达微米级）。

4. 三维层析成像：通过二维扫描，系统可重构出焊缝内部的三维结构图像，实现对缺陷的定性、定位和定量分析。

因此，其核心优势表现在：

• 深度探测唯一性：在PE等非金属材料中，太赫兹是目前唯一能兼顾高分辨率（<50μm）、非接触、无辐射和现场适用性的深度检测技术。

• 材料友好性：无需耦合剂，避免了对PE疏水表面进行打磨、涂覆等繁琐预处理，极大提升了野外作业效率。

• 信息丰富度：不仅能发现缺陷，还能提供深度、尺寸甚至材料特性（如结晶度）信息，为完整性评估提供多维数据支撑。

（二）产业化路径：从实验室到规模化应用

    太赫兹技术的产业化经历了三个阶段：

1. 实验室验证期（2010s初-中期）：以中科院、高校等科研机构为主，验证了技术可行性，但设备庞大、成本高昂。

2. 工程示范期（2010s末-2020s初）：以中国石油工程材料研究院为代表的应用单位，开始将技术引入工程现场，进行小规模试点，验证了其在真实工况下的可靠性和价值。

3. 商业化推广期（2020s中期至今）：专业厂商涌现，设备向小型化、便携化、智能化发展，并得到行业标准的认可，进入快速推广阶段。

四、产业格局深度剖析：主要企业与竞争态势

当前，中国太赫兹无损检测产业已形成“国家队引领、专业厂商跟进、跨界巨头布局”的多元化格局，以下为部分企业的介绍。

（一）国家队：中国石油工程材料研究院

作为行业的“技术策源地”和“标准制定者”，该院不仅是Q/SY 1978-2024企业标准的主导者，更是技术落地的先行者。其自主研发的在线自动检测设备已在多个大型油气田项目中成功应用，解决了PE管道焊接质量验收的行业痛点。其核心优势在于深厚的行业Know-How和强大的工程化能力，能够将前沿技术无缝对接到复杂的工业场景中。

（二）专业厂商阵营

青岛青源峰达太赫兹科技有限公司：国内最早专注于太赫兹工业应用的企业之一。其产品线覆盖手持式、便携式到自动化在线检测系统，尤其在随形扫描技术上具有优势，能适应不同曲率的管道表面。公司采取“设备+服务”模式，为客户提供从检测到数据分析的一站式解决方案。

安徽中科太赫兹科技有限公司：背靠中科院技术资源，产品以高精度成像见长。其市场策略更侧重于高端应用场景，如航空航天复合材料检测，并逐步向能源管道领域渗透。其技术壁垒在于高性能太赫兹源和探测器的自研能力。

上海奕斯伟太赫兹技术有限公司（新兴力量）：依托半导体产业背景，致力于开发基于CMOS工艺的低成本、集成化太赫兹芯片。虽然目前尚未大规模进入管道检测市场，但其技术路线有望在未来3-5年内显著降低设备成本，是潜在的“颠覆者”。

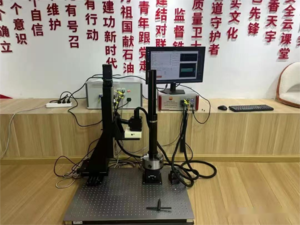

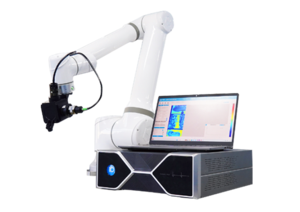

图示：太赫兹检测设备示例

（三）跨界布局者

一些传统的无损检测设备巨头（如汕头超声、武汉中科创新）也开始关注太赫兹领域，或通过合作、或通过自研，试图将其纳入自己的多模态检测产品矩阵中，以提供更完整的解决方案。

竞争态势方面，目前市场尚处于早期，竞争焦点在于技术可靠性、工程适配性和客户信任度，而非单纯的价格战。随着标准的确立和标杆项目的成功，市场教育成本正在快速下降，未来2-3年将是决定市场格局的关键窗口期。

五、未来展望：协同、降本与深化

（一）在多模态体系中的精准定位

现代管道智能检测是一个分层、协同的系统：

• 第一层（广域普查）：由无人机搭载可见光/红外相机进行大范围巡检，快速锁定可疑区域。

• 第二层（表面精查）：由地面机器人或人工携带高清视频、激光轮廓仪对可疑点进行厘米级精度的表面检查。

• 第三层（深度诊断）：由太赫兹设备对关键焊缝或疑似内部缺陷点进行毫米乃至微米级的深度“体检”。

太赫兹技术的价值，正是在这第三层——提供无可替代的内部深度信息。它不是要取代其他技术，而是与它们共同构成一个“由表及里、层层递进”的完整诊断闭环。

（二）未来发展趋势

首先，成本平民化：随着国产QCL芯片、室温探测器等核心器件的突破，以及规模化生产效应，预计到2028年，主流手持设备价格有望降至15-25万元区间，使其从“高端选项”变为“常规配置”。

AI深度融合：未来的太赫兹设备将不再是简单的成像工具，而是集成了专用AI模型的“智能诊断终端”。它能自动识别缺陷类型、评估风险等级、生成维修建议，甚至预测剩余寿命。

应用场景拓展：从当前聚焦的PE焊接质检，逐步拓展至玻璃钢（FRP）管道、柔性复合管（RTP）等其他非金属管道的检测，以及管道老化状态评估等全生命周期管理场景。

六、结语

太赫兹技术的崛起，标志着非金属管道无损检测进入了一个新纪元。它精准地填补了多模态智能检测体系中最关键的“深度”空白，以其独特的优势成为保障管网安全不可或缺的关键利器。对于行业管理者而言，理解并拥抱这一技术，意味着能够构建起一道更坚实、更智能的安全防线，为国家能源动脉和城市生命线的平稳运行保驾护航。

附录：相关标准规范简要说明

本文提及的标准化进展主要包括两项：

1. 国家标准 GB/T 42558-2023：该标准作为指导性文件，正式将太赫兹时域光谱法（THz-TDS）纳入PE管道热熔对接接头的无损检测方法推荐清单。

2. 中国石油企业标准 Q/SY 1978-2024：该标准更具强制性，明确规定在特定工况下应优先采用太赫兹技术进行PE管道焊口检测，并详细规定了技术要求和验收准则。这两项标准共同构成了太赫兹技术产业化应用的基石。
